COMPD弧形刀片沖鉆復合機

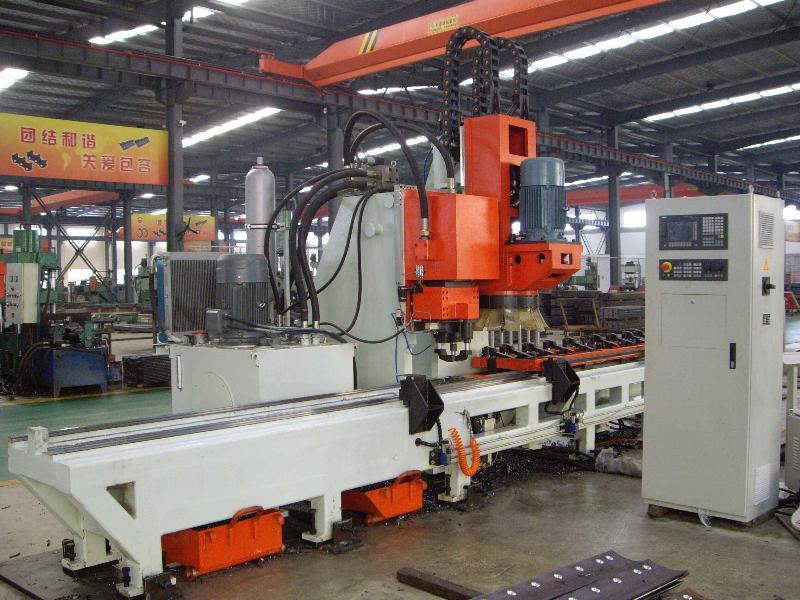

COMPD弧形刀片沖鉆復合機
為工程機械設備上的弧形刀片加工量身打造的一種高效、高精度的設備。
板料的送進定位、鉆孔、沖孔以及故障報警均能通過數控系統自動完成。
工藝流程
程序準備→調整定位裝置→放板料至上料臺→夾緊工件→數控軸定位至鉆孔處→鉆孔→數控軸定位至第二個孔……→
數控軸軸定位至沖孔處→沖孔→沖完最后一個孔→工件松開→下料
本設備主要由主機床身、鉆孔單元、沖孔單元、送進工作臺、夾緊裝置、冷卻系統、電氣系統、液壓系統組成。
本設備的主要特點：
1、 采用工件夾緊沿直線導軌定位送進的方式，保證加工后所有孔中心在一條直線上；
2、 采用多個夾緊油缸夾緊工件，夾緊力大且可靠穩定，保證鉆孔過程中工件不顫動；
3、 鉆孔單元采用變頻電機驅動高速主軸的方式，
轉速高且無極可調；
4、 鉆頭采用帶臺階的U鉆，底孔及錐形臺階孔
一次鉆孔成型；
5、 冷卻采用內冷噴霧冷卻，節能環保。
※技術參數
沖孔力 | 1700kN | |
加工最大工件（長×寬×厚） | 2438×203x25.4mm | |
鉆頭數量 | 1 | |
沖頭數量 | 1 | |
連續沖孔頻率 | 40次/分 | |
最大鉆孔孔徑 | Ф40 | |
主軸轉速 | 50-2000r/min | |
控制軸數 | 2軸 | |
工件夾緊力 | 60KN（可調） | |
整機功率 | 50kw | |
氣源 | 壓力 | 0.55MPa |
耗量 | 50L / min | |
外形尺寸(長x寬x高) | 8m×3.4m×2.7m | |
機器重量 | 約8T | |
